系统解决方案

Brite 16Gbps PCIe PHY和控制器解决方案提供了高效的互连,在PPA方面具有显着的优势。该系统可以支持短距离或长距离通道，，以知足大宗的应用场景。除了具有高线速的PHY的高性能外，，低延迟也是Brite 16 Gbps PCIe PHY的一个要害特征。该PHY支持2.5Gbps至16Gbps的数据速率，，可以笼罩PCIe Gen4.0/3.0/2.0/1.0。 共用的LC-PLL时钟天生器可以为多达8个数据通道提供高速时钟，，数据通道的数目可以举行无邪的宏观设置，，例如1x、2x、4x、8x。PCIe PHY的顶层框图见图1。

Brite PCIe控制器到AXI架构如图2所示。它在PCI Express和最新版本的AXI协议之间提供了一个高性能、易于使用的互连解决方案。它继承了领先的架构，，具有内置DMA的AXI用户界面，，切合AMBA® AXI3和AXI4规范。

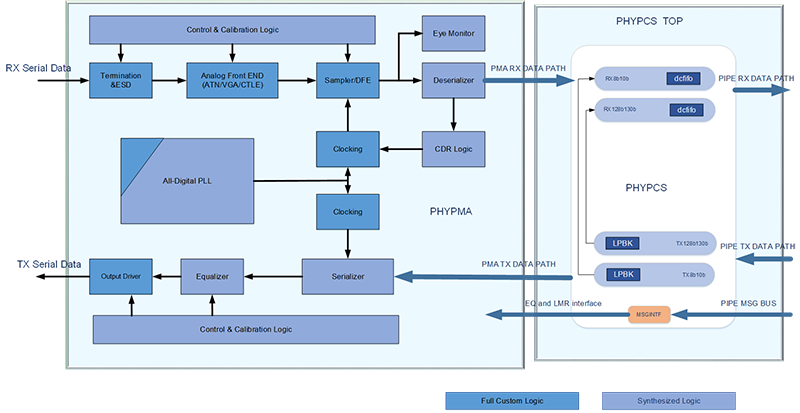

图1  Brite PCIE PHY框图

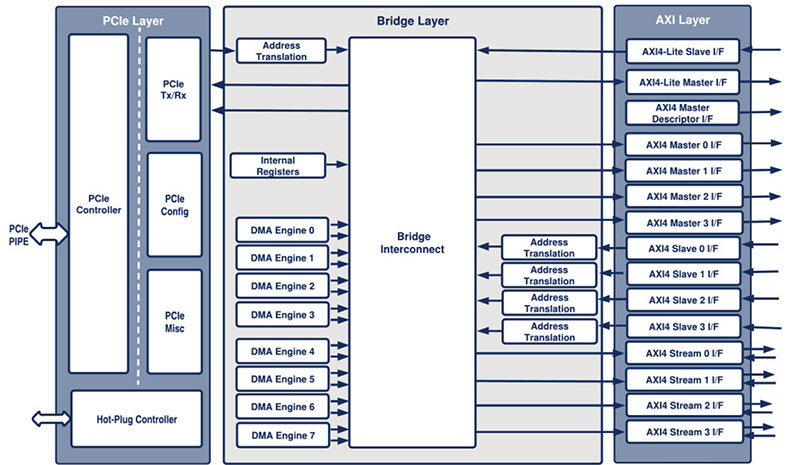

图2 :    PCIE 控制器 到 AXI 架构

控制器特征:

• x1, x2, x4, x8, x16 PCI Express焦点

• 支持每通道2.5、5.0、8.0和16.0的链接速率

• 8位、16位、32位、64位和128位PIPE接口

• 切合PCI Express的PHY接口（PIPE），，切合修订版4.4.1

• 切合PCI Express®基础规范修订版4.0 v1.0

• 4 KByte最大有用载荷

• 1个虚拟通道(VC)

• 支持通道反转

• 集成时钟域交织（CDC），，支持用户选择的桥接频率

• 可选的AXI4-Lite隶属接口用于网桥设置

• 用于外部寄存器设置的可选AXI4-Lite主接口

PHY特征:

• 金属客栈1P9M，，及以上

• 1.5字时钟的恒定延迟

• 最大 35db 插入消耗支持

• 无邪的宏设置

• 单个CMU最大支持x8

• 支持所有主要校准和自顺应历程的自顺应，，以获得稳固的性能

• 支持对所有自动顺应历程的软件控制和重写

• 支持共用参考时钟和无SSC（SRNS）的自力参考时钟

• 支持SSC

• 自力参考时钟模式的最大+/-300ppm频率偏移

• 用于RX性能和TX-to-RX回路性能的片上眼图监测逻辑

• 支持链接EQ训练的DIR模式（PIPE）

- 实现了RX眼图监控

• 完全切合PCIE Express Base 4.0，，PCI Express Base 3.1/2.1/1.1电气规范

• 切合PIPE修订版4.4.1

• 差别的回路模式：近端串联，，远端并联
