高速接口解决方案

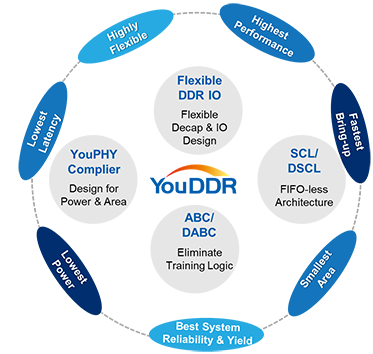

具有知识产权的YouDDR先进手艺

必赢电竞半导体提供的YouDDR手艺是一个完整的子系统，，，它不但包括DDR控制器（controller），，，物理层（PHY）和接口单位（I/O），，，并且包括特殊开发的调试和测试软件。！。该方案可支持LPDDR2、
、、 DDR3、
、、LPDDR3、
、、DDR4和LPDDR4/4x等应用，，，支持从667Mbps 到4266Mbps的数据传输速率。！。YouDDR创立了一个无法逾越的集高速率与低功耗性能于一体的DDR。！。其特有的动态自校准逻辑（DSCL）和动态自顺应位校准手艺(DABC)，，，可自动赔偿芯片级、
、、封装级、
、、板级和存储器级别的工艺/电压/温度（PVT）波动而爆发的器件性能差别，，，以及实现传输字节间的斜交自动赔偿。！。YouDDR可以为客户提供高性能、
、、低功耗、
、、较小面积和较快上市时间的DDR接口IP方案。！。

DDR子系统焦点特征：：：

DDR控制器

• 切合DFI 4.0的 DDR控制器架构，，，具有高度无邪性且可定制

• 支持包括AXI, AHB 和FIFO-based等接口在内的可高达32种目的接口

• 用户可定制的仲裁控制器(scheduler)



DDR PHY

• 支持多列DRAM转变赔偿


• 完整的DDR协议training

- CA training

- DQ read training

- DQ write training

- Write leveling

- Vref training

• PHY与DFI 4.0 兼容，，，并可向下兼容DFI标准，，，以利便客户与原有的早期DFI版本兼容集成

• PHY包括动态自校准逻辑（DSCL）手艺

- 可以凭证由制造工艺引起的静态变量和使用温度、
、、电压和数据模式引起的动态变量，，，自动赔偿DDR接口时序

• PHY包括动态自顺应位校准（DABC）手艺

- 自动赔偿每条lane中的各个位（bit）的差别

• 动态自校准逻辑可以提供最低可达0.5 – 1时钟周期的PHY延时

• 动态自校准逻辑可通过硬件流程快速完成系统设置

• ATC（自动跟踪和赔偿）手艺

  - DLL 的 ATC

  - 往返的 ATC

  - Read-DQ-Eye 的 ATC

• 更高的恒久系统稳固性

• 提供无邪的PHY布图，，，以抵达业界最小的PHY面积

• PHY和可设置的IO可以harden到一起便于应用

• Combo PHY可选项包括:

- DDR2/DDR3 PHY Combo

- LPDDR2/DDR3 PHY Combo

- LPDDR2/LPDDR3/DDR3 PHY Combo

- DDR3/DDR4 PHY Combo

       - LPDDR34/DDR34 PHY Combo

       - LPDDR34/DDR4 PHY Combo

       - LPDDR34(x)/DDR4 PHY Combo

 DDR I/O

• 高性能，，，低颤抖DDR IO

• 低功耗/面积小

• 通过硅验证

IP交付和设计支持

DDR控制器作为RTL交付，，，而PHY和IO作为加固宏指令交付，，，以顺应目的芯片平面和面板。！。若有需求，，，必赢电竞半导体可以交付完全加固的DDR子系统（控制器，，，PHY以及IO）

• PHY交付物

网表, SDF, LEF, LIB, Verilog，，，准时报告及手艺文档。！。

• 手艺指导

必赢电竞为DDR IP提供完整的国界和集成指南，，，并在流片前对DDR子系统实现举行了手艺评估。！。

手艺支持在硅验证后也会继续提供。！。

LPDDR4-4266 眼图
