专有的2.4G

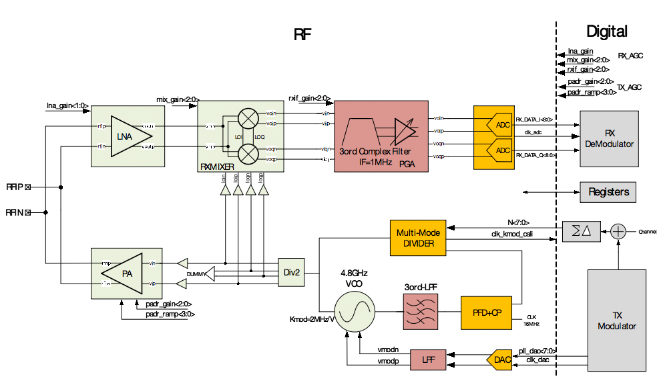

该收发器芯片使用1.9V-3.6V电压作为外部输入电源，，并经由内部LDO来爆发内部事情电压。吸收器接纳低中频结构、并在片外实现单端赴任分信号的转换（通过PCB匹配网络）。

射频信号从天线吸收后，，经由低噪声放大器（LNA）放大，，再送到RXMIXER。然后，，RXMIXER的同相和正交相位两路输出被转达到复数带通滤波器，，用于通道选择。滤波器的输出被基带PGA放大后，，然后被送到9比特ADC量化。信号降频到基带和镜像信号的增强抑制是在数字域举行的。

发射链路（TX）接纳了一种两点闭环调制结构。一个ΣΔ分数分频锁相环被用于爆发相位调制信号。锁相环的输出通过LO缓冲器送入PA驱动器，，以隔离LO和驱动PA。
